Πτυσσόμενοι Ηχομονωτικοί Τοίχοι σε παιδικό σταθμό - Folding Sound-Insulated Walls in a Kindergarten

Τα Πτυσσόμενα Ηχομονωτικά Χωρισματα είναι μία πολύ καλή εναλλακτική λύση για την περίπτωση όπου απαιτείται ταχύτητα λειτουργίας, ενσωματωμένη πόρτα διέλευσης και τα ύψη δεν είναι πολύ μεγάλα. 'Ετσι, έως 4μ. ύψος και ηχομόνωση έως 50dB ένας πτυσσόμενος τοίχος δίνει πολύ καλά αποτελέσματα για το μεγαλύτερο μέρος των συνήθων απαιτήσεων. Εάν η ανάρτηση γίνεται στο κέντρο του κάθε πανέλου, με μονό ράουλο, δεν απαιτείται οδηγός δαπέδου. Σε αυτήν την περίπτωση η αποθήκευση των πανέλων γίνεται στα πλάγια και στον άξονα του ανοίγματος. Εάν, είναι απαραίτητη η ανάρτηση από το άκρο του πανέλου, τότε απαιτείται οδηγός δαπέδου, με αμφίπλευρες ρηχές ράμπες, που μπορεί να τοποθετηθεί και επιφανειακά,  εάν δεν είναι δυνατή η ενσωμάτωσή του με το δάπεδο. Η πόρτα διέλευσης είναι το ακραίο πανέλο του ανοίγματος σε περίπτωση μονόφυλλου χωρίσματος. Σε περίπτωση δίφυλλου χωρίσματος η πόρτα είναι στο κέντρο. Τα πανέλα είναι συνδεδεμένα με αρθρώσεις μεταξύ τους και στα επάνω και κάτω μέρη έχουν ηχομονωτικά υλικά που σφραγίζουν τα διάκενα μεταξύ οδηγού-πανέλου-δαπέδου. Ειδικοί μηχανισμοί στο εσωτερικό των πανέλων βοηθούν στο σφράγισμα, στην επιπεδοποίηση και τη μηχανική σταθερότητα του πτυσσόμενου τοίχου. Στις εικόνες φαίνονται διάφορες φάσεις από τις κινήσεις των χωρισμάτων και μία κάτοψη του συνόλου των δύο αιθουσών και του μεταξύ των διαδρόμου.

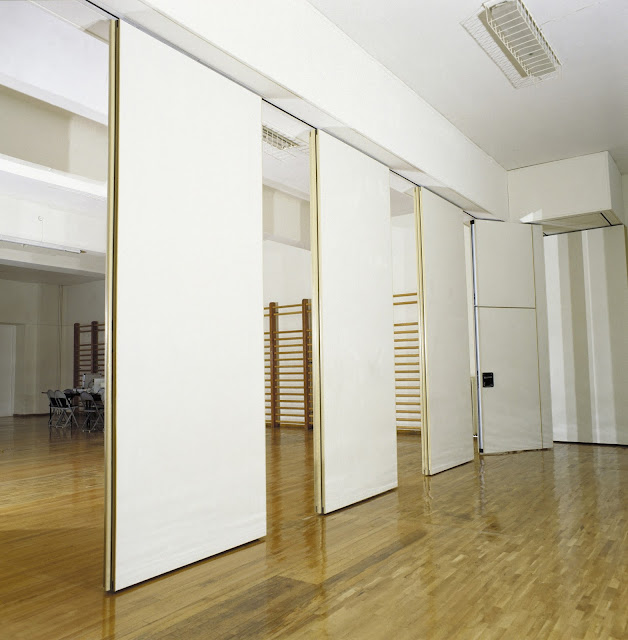

Folding Sound-insulated Walls is a very good alternative solution. When speed of operation is required, height of the opening is up to 4m. sound insulation is up to 50 dB and built-in door is desired, a folding wall is the answer for most general applications. If suspension is at the center of the panels no floor guidance is necessary. However, if rollers must be placed at one end of the panel a floor guide is required, which can be either built-in and flush with the floor or placed on the floor with minimal protrusion and shallow ramps on both sides. Panels are hinged with each other and carry sound insulation materials, top and bottom, and enclosed mechanisms that help with panel flattening and mechanical stabilization. The images show the various positions of the folding partitions and the floor plan of the two rooms and the corridor between them.

COSTA NAVARINO RESORT

‘Ένα από τα μεγαλύτερα έργα που η εταιρία μας έχει εκτελέσει στην Ελλάδα είναι οι Κινητοί Ηχομονωτικοί Τοίχοι του συνεδριακού κέντρου του ξενοδοχειακού συμπλέγματος NAVARINO RESORTS που βρίσκεται στην ευρύτερη περιοχή της Πύλου, στην νότια Πελοπόννησο. Οι Κινητοί τοίχοι του συνεδριακού κέντρου έχουν ύψος 8,1μ και  πλάτος: 2 τεμ. Χ 33,5μ. και 2 τεμ. Χ45μ. Οι κινητοί τοίχοι μπορούν να συνδεθούν κατά διαφόρους συνδυασμούς ώστε να σχηματίζουν το επιθυμητό μέγεθος και τον αριθμό των αιθουσών που θα εξυπηρετήσουν παράλληλες εκδηλώσεις του κέντρου. Ο συνδυασμός και η αποθήκευση των πανέλων διεκολύνονται από ηλεκτροκίνητους μηχανισμούς αλλαγής τροχιάς στην οροφή, που περιστρέφονται για να επιτρέπουν την αποθήκευση και την ανάπτυξη των πανέλων κατά διαφόρους συνδυασμούς. Το σύστημα αυτό ελέγχεται από έναν κεντρικό πίνακα με προγραμματιστές PLC και αντίστοιχους ηλεκτρικούς διακόπτες εγατεστημένους σε κατάλληλες θέσεις. Η ηχομόνωση των Κινητών Τοίχων είναι 53 dB (εργαστηριακή τιμή) και τα πανέλα έχουν επενδυθεί με ηχοαπορροφητικό υλικό. Για έναν από τους κινητούς τοίχους υπάρχει παράλληλη εναλλακτική θέση για λόγους μεγαλύτερης ευελιξία στη διαρρύθμιση των χώρων.
Την τακτική τεχνική συντήρηση του συστήματος έχει αναλάβει η εταιρία μας

Παραθέτουμε φωτογραφίες από το συνεδριακό κέντρο κσθώς κσι την κάτοψη ολόκληρου του χώρου. Οι εικόνες μεγεθύνονται με κλικ επάνω τους.

One of the largest projects completed by our company in Greece is the installation of Movable Sound-Insulated Walls in the convention center of the NAVARINO RESORTS hotel complex, located in the greater area of the town Pylos in Southern Peloponnese. These Movable Walls have a height of 8.1m, with respective widths of 2 pieces at 33.5m and 2 pieces at 45m. They can be arranged in various configurations to create the required number and size of spaces, enabling the accommodation of simultaneous events. The combination and parking of the panels are facilitated by a system of mechanical switches installed at the ceiling height. The entire system is managed from a central array of programmable PLC controllers and respective electrical switches installed at key positions. The sound insulation of the Movable Walls is 53 dB (laboratory value), and all the panels are clad with sound-absorbing material. Additionally, an alternative parallel position has been foreseen for one of the Movable Walls, providing extra flexibility in space management. Our company has undertaken the regular technical maintenance of the system.

Below please find photos and the floor plan of the entire space. The images are magnified by clicking on them.

Κατά την εγκατάσταση - During installation

Κατά την εγκατάσταση - During installation

Κατά την εγκατάσταση - During installation

Κινητοί τοίχοι στο Ξενοδοχείο ΕΜΜΑΝΤΙΝΑ, στη Γλυφάδα - Movable Walls installed in Hotel EMMANTINA, in Glyfada



Στα ξενοδοχεία υπάρχουν ιδιαίτερα πολλές λειτουργίες που εξυπηρετούνται με την εγκατάσταση Κινητών Ηχομονωτικών Τοίχων. Χώροι διαφόρων χρήσεων μπορούν να ενοποιηθούν ή να διαχωριστούν αναλόγως των εκάστοτε λειτουργικών αναγκών του ξενοδοχείου. ‘Ένα από τα ξενοδοχεία με πολυποίκιλες λειτουργικές απαιτήσεις είναι το ξενοδοχείο ΕΜΜΑΝΤΙΝΑ στην παραλιακή λεωφόρο, στη Γλυφάδα. Εκεί η εταιρία μας έχει εγκαταστήσει δύο κινητούς τοίχους ο ένας γωνιακός) που δίνουν μεγάλη ευελιξία στους διατιθέμενους χώρους και με δυνατότητα επικοινωνίας μεταξύ τους, με τις ενσωματωμένες στα πανέλα θύρες, όπως φαίνεται και στις φωτογραφίες που συνοδεύουν τα κείμενα.
Η κάτοψη που φαίνεται πιο κάτω δίνει την ακριβή διάταξη των κινητών τοίχων και των χώρων που εξυπηρετούν.



In hotels there are particularly many functions that are supported by Movable Sound Insulated Walls. Spaces of various functions can be unified or separated, depending on their particular use, each time. One of these hotels, serving a broad range of functions is EMMANTINA Hotel on the coastal avenue, in Glyfada. Our company has installed two movable walls (one of them Γ-shaped), in this hotel, that provide exceptional flexibility to the available spaces, also allowing intercommunication with their doors, embodied in the movable wall panels, as they appear in the photos that accompany this text.
The floor plan below displays an accurate arrangement of the movable walls and the spaces they serve

Γυάλινος Κινητός Τοίχος στην εταιρία MSD, Athens - Glass Movable Wall installed at the premises of the company MSD, Athens

Η εταιρία μας εγκατέστησε, προσφάτως, στην φαρμακευτική εταιρία MSD δύο γυάλινους ηχομονωτικούς κινητούς τοίχους που διαχωρίζoyn δύο χώρους συνεργασίας και συσκέψεων από τον υπόλοιπο γειτονικό χώρο του ορόφου. Οι κινητοί τοίχοι έχουν ηχομόνωση 49 dB και αποτελούνται από πανέλα με πλαίσιο αλουμινίου, με διπλό γυαλί, που εξασφαλίζει τη δίοδο του φωτός και την μερική διαφάνεια μεταξύ των χώρων.  Η σφράγιση των άνω και κάτω διακένων, καθώς και του τελευταίου τηλεσκοπικού πανέλου, εξασφαλίζεται εύκολα μέσω ενσωματωμένων πελμάτων και ηλεκτρικών κινητήρων. Αυτή η ημιαυτόματη λειτουργία εξασφαλίζει την ταχύτατη εγκατάσταση και απεγκατάσταση των πανέλων από- και προς τις θέσεις αποθήκευσης.

____________________________________________________________

Our company has recently installed at the facilities of the pharmaceutical company MSD, two Sound Insulated Glass Movable Walls that separate two conference spaces from the neighboring floor spaces. The two movable walls have a sound insulation of 49 dB and consist of aluminum-framed twin glass panels, that secure passage of light and partial transparency between the spaces. Sealing of the gaps at top and bottom as well the operation of the the telescopic end-panel, is  easily obtained by sealing bars and electric motors. This semiautomatic operation ensures fast operation and movement of the panels from- and to the parking position.

Ξενοδοχείο πέντε αστέρων Hyatt - Φάση #2 Five-star Hotel Hyatt - Phase #2

Η εταιρία μας εγκατέστησε στη νέα πτέρυγα του 5-στερου ξενοδοχείου Hyatt, επτά Κινητούς Ηχομονωτικούς Τοίχους (έξι στην μεγάλη αίθουσα συνεδρίων στο Ισόγειο και έναν στην μικρή αίθουσα συνεδρίων στο υπόγειο).  Οι έξι Κινητοί Τοίχοι του ισογείου μπορούν να συνδυαστούν με πολλούς τρόπους για να δημιουργήσουν ξεχωριστές αίθουσες αναλόγως των εκάστοτε απαιτήσεων, ώστε να φιλοξενούν διάφορες ανεξάρτητες εκδηλώσεις και να αξιοποιείται πλήρως ο χώρος. Στην περίπτωση που απαιτείται, όλοι οι Κινητοί Τοίχοι μπορούν να αποσυρθούν στις προβλεπόμενες κρύπτες, και η αίθουσα να χρησιμοποιηθεί ολόκληρη. Στο σχέδιο και στις φωτογραφίες που ακολουθούν φαίνεται ευκρινώς η διάταξη και ο τρόπος λειτουργίας των  Κινητών Τοίχων, καθώς και τα σημεία αποθήκευσης όταν δεν χρησιμοποιούνται.
Με κλικ επάνω στις φωτογραφίες ή στο σχέδιο επιτυγχάνεται μεγέθυνση.

In the new extension (Phase #2) of the 5-star hotel Hyatt, seven Sound insulated Movable Walls were recently installed by our company (six Movable Walls in the enormous ground floor congress hall, and one in the smaller hall in the basement). The six Movable Walls in the ground floor hall can be combined in several ways, to create separate spaces, depending on the requirements, so as to accommodate independent events and functions, and allow optimal use of the available area. If necessary all the Movable Walls can be removed and parked in the provided niche spaces, and the entire space can be unified. In the following drawing and photos the possible arrangements and the parking spaces of the Walls when not in use, can be clearly seen.
By clicking on the drawing or on the photos you can see them enlarged..

Η μεγάλη αίθουσα του ισογείου χωρίς τους κινητούς τοίχους - The large ground floor hall with the Movable Walls removed and parked.

Στην αίθουσα πολλαπλών χρήσεων του υπογείου έχει τοποθετηθεί Κινητός Τοίχος με διαφορετική ταπετσαρία. -  In the basement hall a  Movable Wall with a different tapestry was installed

Κινητοί που εγκατεστάθησαν στο Ωδείο Αθηνών - Movable Walls installed in the Conservatory in Athens

Η εταιρία μας προσφάτως εγκατέστησε δύο κινητούς τοίχους σχετικώς μεγάλου ύψους (5,3μ.) στο Ωδείο Αθηνών. ΟΙ Κινητοί Τοίχοι έχουν ηχομονωτική ικανότητα 53dB και προορίζονται να διαχωρίζουν αίθουσες στις οποίες θα υπάρχουν παράλληλες εκδηλώσεις ή μαθήματα μουσικής. Όταν δεν είναι ανεπτυγμένοι, οι Κινητοί Τοίχοι αποθηκεύονται σε κατάλληλες θέσεις/κρύπτες, ώστε να μην εμποδίζουν την λειτουργία των αιθουσών.
Μετά τις φωτογραφίες μπορείτε να δείτε την κάτοψη της αίθουσας και των δύο Κινητών Τοίχων.
________________________________________________________________

Our company has recently installed two tall Movable Walls (5,30m) in the Athens Conservatory. These Movable Walls have a sound insulation value of 53dB and are intended to divide rooms in which simultaneous events or music lessons are carried out. The Movable Walls, when not expanded, are parked in suitable niches/positions, so as not to obstruct the function of the rooms. Following the photos you can see the plan of the room and the two Movable Walls.

Στο Γαροφαλίδειον 'Ιδρυμα του Πανεπιστημίου του Αγαίου στη Λήμνο, η εταιρία μας εγκατέστησε έναν Κινητό Ηχομονωτικό Τοίχο, στην αίθουσα εκδηλώσεων. Ο Κινητός Τοίχος επιτρέπει τη λειτουργία δύο ταυτοχρόνων εκδηλώσεων έως 100 ατόμων σε κάθε τμήμα της αίθουσας, χωρίς να προκαλείται ενόχληση από το ένα στο άλλο. Ας σημειωθεί ότι οι αρχιτέκτονες επέλεξαν διαφορετικά χρώματα της επένδυσης σε κάθε πλευρά, ώστε να εναρμονίζονται με την διακόσμηση της κάθε μικρότερης αίθουσας. Σε μεγαλύτερες εκδηλώσεις ο Κινητός Τοίχος απομακρύνεται και αποθηκεύεται στις ειδικές προβλεπόμενες θέσεις.

Our company installed a Sound Insulated Movable Wall at the Garofalidion Foundation of the University of the Aegean, on the island of Lemnos. The Movable Wall was installed in the Multi-function Hall and serves to allow independent functions of up to100 persons in each of the created rooms, without mutual disturbance. It is noted that the architects chose different colors  on each side of the Movable Wall, to blend with the respective décor of each smaller part of the Hall. In cases of larger audiences the Movable Wall can be removed and parked at the provided parking positions.
